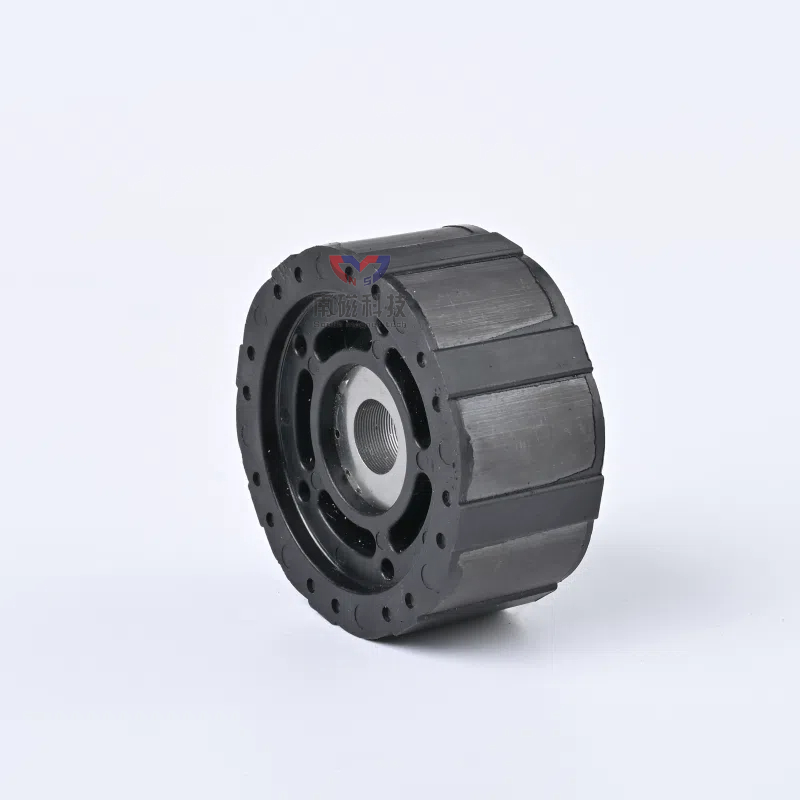

मोटर के मुख्य घटक के रूप में,इंजेक्शन मोल्डेड चुंबकीय रोटरमाउंटिंग विधि सीधे उपकरण की परिचालन स्थिरता और सेवा जीवन को प्रभावित करती है। वर्तमान में, उद्योग की मुख्यधारा की माउंटिंग प्रौद्योगिकियों ने अलग-अलग शक्ति और परिचालन स्थितियों की मोटरों की जरूरतों को पूरा करने के लिए विविध समाधान विकसित किए हैं।
इंजेक्शन मोल्डिंग इंटीग्रल फॉर्मिंग फिक्सेशन छोटे और मध्यम-शक्ति मोटर्स के लिए पसंदीदा समाधान है, जो बाजार अनुप्रयोग दर का 58% है। इंजेक्शन मोल्डिंग प्रक्रिया के दौरान, यह प्रक्रिया मैग्नेट को पिघले हुए प्लास्टिक के साथ रोटर कोर से कसकर जोड़ती है, जिससे 0.03 मिमी के भीतर नियंत्रित रेडियल रनआउट के साथ एक निर्बाध, एकीकृत संरचना बनती है। वॉशिंग मशीन मोटर और पंखे जैसे उपकरणों में, यह अतिरिक्त असेंबली चरणों की आवश्यकता के बिना 10,000 आरपीएम पर उच्च गति रोटेशन के केन्द्रापसारक बलों का सामना कर सकता है, जिससे उत्पादन दक्षता में 40% सुधार होता है।
चिपकने वाला फिक्सिंग, इसके लचीलेपन के कारण, अनियमित संरचनाओं वाले रोटार के लिए व्यापक रूप से उपयोग किया जाता है। उच्च तापमान प्रतिरोधी एपॉक्सी चिपकने वाला (तापमान प्रतिरोध ≥180 डिग्री सेल्सियस) का उपयोग मैग्नेट को कोर सतह पर बांधने के लिए किया जाता है, और समाक्षीयता ≤0.05 मिमी सुनिश्चित करने के लिए एक पोजिशनिंग फिक्स्चर का उपयोग किया जाता है। नई ऊर्जा वाहनों के जल पंप मोटरों में, यह विधि कंपन परीक्षणों की आवश्यकताओं को पूरा करते हुए, 15 एमपीए की बॉन्डिंग ताकत के साथ -40 ℃ से 150 ℃ तक तापमान चक्र के अनुकूल हो सकती है।
मैकेनिकल बकल + इंजेक्शन मोल्डिंग समग्र निर्धारण उच्च-शक्ति परिदृश्यों पर केंद्रित है। चुंबकीय स्टील को धातु बकल के माध्यम से पूर्व-स्थित किया जाता है, और फिर अंतराल को भरने के लिए इंजेक्शन मोल्डिंग का उपयोग किया जाता है, जिससे टॉर्सनल मोमेंट प्रतिरोध 80N・m तक बढ़ जाता है, जो एकल तरीकों की तुलना में 50% अधिक है। एक औद्योगिक मोटर निर्माता द्वारा किए गए परीक्षणों से पता चलता है कि 2,000 घंटे के निरंतर संचालन के बाद, इस संरचना में चुंबकीय स्टील का कोई विस्थापन नहीं होता है।
| निर्धारण के तरीके | मुख्य लाभ | लागू परिदृश्य | विश्वसनीयता संकेतक |
| इंजेक्शन मोल्डिंग इंटीग्रल फॉर्मिंग | उच्च दक्षता, कोई असेंबली अंतराल नहीं | घरेलू उपकरण मोटरें, छोटे पानी पंप | 10,000 आरपीएम पर कोई ढीलापन नहीं |
| चिपकने वाला संबंध | अनियमित संरचनाओं के अनुकूल, अच्छा तापमान प्रतिरोध | ऑटोमोटिव सहायक मोटरें, सटीक उपकरण | -40℃~150℃ चक्रों में कोई पृथक्करण नहीं |
| मैकेनिकल बकल + इंजेक्शन मोल्डिंग | मजबूत मरोड़ प्रतिरोध, उच्च भार क्षमता | औद्योगिक ड्राइव मोटरें, नई ऊर्जा मोटरें | 2,000 घंटे के ऑपरेशन के बाद कोई विस्थापन नहीं |
जैसे-जैसे मोटरें उच्च गति और लघुकरण की ओर विकसित होती हैं, निर्धारण विधियाँइंजेक्शन ढाला चुंबकीय रोटारकंपाउंडिंग की ओर रुझान हो रहा है। उदाहरण के लिए, ड्रोन मोटर्स में, "बकल पोजिशनिंग + लेजर वेल्डिंग + इंजेक्शन मोल्डिंग सीलिंग" ट्रिपल फिक्सेशन को अपनाया जाता है, जो न केवल सटीकता सुनिश्चित करता है बल्कि IP68 तक सुरक्षा स्तर में भी सुधार करता है। भविष्य में, नए इंजीनियरिंग प्लास्टिक और चुंबकीय सामग्रियों का संयोजन निर्धारण प्रक्रियाओं की लागत और प्रदर्शन के बीच संतुलन को और अधिक अनुकूलित करेगा।
